美观的机房布线是如何炼成的——从核心工艺到辅助产品的全面解析

在现代数据中心和网络机房中，布线系统不仅是信息传输的物理命脉，其美观与规范性更是衡量机房管理水平与技术实力的直观体现。一个整洁、有序、易于维护的布线环境，并非偶然天成，而是科学规划、精湛工艺与优质产品共同作用的成果。本文将聚焦于布线工艺，并探讨除线缆外的其他关键布线产品如何协同作用，共同“炼”成美观高效的机房布线系统。

一、核心布线工艺：美观的基石

美观的机房布线，首先源于标准化、精细化的施工工艺。这不仅仅是“把线理整齐”那么简单，而是一套完整的工程哲学。

1. 前期规划与设计：美观始于蓝图。在施工前，需根据机房功能、设备布局、未来扩展性进行周密规划。采用结构化布线思想，合理规划主干、水平布线路径，设计清晰的配线区（MDA、IDA、HDA），并为不同功能线路（如数据、语音、电源）设定独立的敷设通道和色标规范。

1. 精细化安装工艺：

• 路径管理：充分利用桥架、线槽（梯形、槽式）、导管等构成清晰、坚固的线缆路径骨架。敷设时严格遵守“横平竖直”的原则，转弯处使用专用弯头，保持弧度平滑一致，避免直角硬弯。

• 分层敷设：强电与弱电线缆必须分开敷设，最小间距需符合国家标准，以防电磁干扰。在同一桥架内，常采用分层托盘，将不同用途的线缆物理隔离，秩序井然。

• 绑扎与固定：使用高质量的尼龙扎带、魔术贴扎带或专用线缆环固定线缆。绑扎力度均匀，间距一致（通常建议水平布线30cm，垂直布线1m左右）。关键节点和拐弯处应加强固定。所有扎带修剪平整，无锋利断口。

• 弯曲半径控制：线缆，尤其是光缆，敷设和端接时必须保证其最小弯曲半径（通常为线缆外径的4-8倍），过度弯折会严重影响性能与寿命，破坏整体美观。

1. 端接与标识艺术：

• 端接工艺：在配线架、模块插座处的端接是“面子工程”。必须采用专业工具，确保每对双绞线解绞长度符合标准（通常不超过13mm），线序准确无误。打线后，线缆应修剪整齐，模块盖板安装到位。

• 系统化标识：美观离不开清晰的标识。采用统一的标识系统，为每根线缆、每个端口、每个配线架和设备都贴上清晰、持久的标签。标签内容应包括起点、终点、用途等信息，颜色编码可进一步区分网络、系统、楼层等，实现“所见即所知”。

二、不可或缺的“其他布线产品”：美观的助推器

除了线缆本身，一系列专业的“其他布线产品”是成就美观布线不可或缺的配角，它们提供了组织、保护、管理的物理支撑。

1. 线缆管理产品：

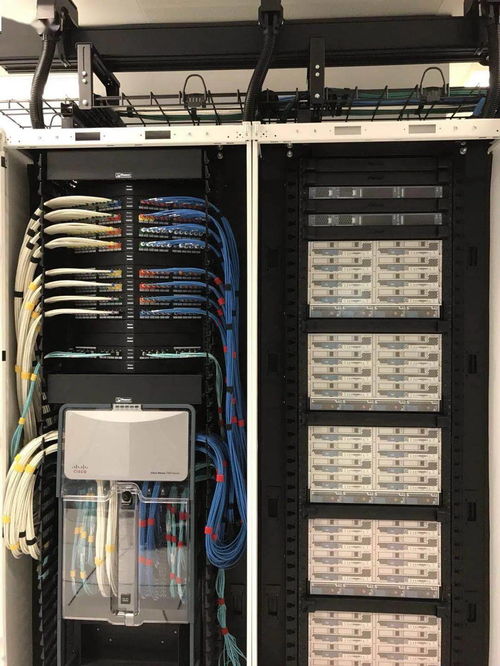

• 垂直/水平理线器：安装在机柜前后方的关键管理部件。垂直理线器（D形环、指型环）引导垂直方向的线缆；水平理线器（线缆管理器）将配线架跳线规整地引导至设备端口，形成优雅的“瀑布”或“波浪”造型，避免蜘蛛网式混乱。

• 跳线管理器：用于短跳线的精细管理，保持设备正面跳线的整齐与散热空间。

1. 桥架与管槽系统：

• 不仅是承载工具，更是规划美的体现。选择尺寸合适、结构坚固、表面处理优良（如镀锌、喷塑）的桥架。采用上走线或下走线方式时，其布局本身就构成了机房的“线条美学”。

1. 机柜与机架：

• 现代化机柜：是布线美观的最终舞台。选择带有前后门、侧板、良好通风且深度足够的机柜。其内部丰富的安装孔位、专用的PDU（电源分配单元）安装槽、接地设计，为设备与线缆的整齐部署提供了基础。

• 配线架与面板：模块化配线架（如24口、48口）使端接面整齐划一。使用短跳线或带斜角设计的配线架，能最大化节省空间并提升美观度。墙面信息面板的选用也需与装修风格协调。

1. 保护与辅助产品：

• 线缆护套与毛刷条：用于机柜进出线口的保护与封闭，防止线缆磨损，同时阻挡灰尘，使开口处整洁有序。

• 地面插座盒与地弹插：对于需要地面接入点的区域，选用设计精巧、开合顺畅的地插产品，能保持地面平整美观。

• 光纤管理产品：如光纤配线箱、熔接盘、尾纤存储盘等，专门用于光纤的盘留、熔接保护和路由管理，确保脆弱的光纤线路既安全又整洁。

结论：美观是系统工程的产物

“炼”成美观的机房布线，是一项融合了严谨设计、规范施工与优质产品的系统工程。它要求工程师不仅具备技术能力，更要有追求极致的“工匠精神”。美观的背后，是更高的可靠性、更佳的散热效率、更便捷的维护性与更长的系统生命周期。当核心工艺与各类布线辅助产品完美协同，机房便从冰冷的设备间，升华为一件展现现代信息科技之美的实用艺术品。这不仅提升了运维效率，也成为了企业技术形象与管理水平的无声名片。
